1 鑄鐵平板標準名詞和術語:

平板：用于工件檢驗或劃線的性能穩定、精度可靠的平面基準器具。

平臺：較大規格的平板，安裝在專用文架上時，統稱為平臺。

工作面：平板上用于工件檢驗或劃絨的基準平面。

主支點:平板在加工、檢定和使用中與安裝基面或?qū)Ｓ弥Ъ芙佑|時，用作主要支撐的部分。此時的支承力系是靜定狀態。

輔助支點：平板在使用時，為了防止因負載重心的偏移而發生傾覆或因負載過大而產生有害的變形所增設的支點。輔助支點上的支反力應小于主支點上的支反力。

2 鑄鐵平板標準型式與尺寸

2.1 平版的精度等級有"000 "、"00 "、"0 "、" 1 "、"2 "和" 3 "級六個等級。
2.2 平板應制成箱體式、筋板式或其他足以保證工作精度的結構型式。
2.3 平板工作田有長方形、正方形或圓形的。

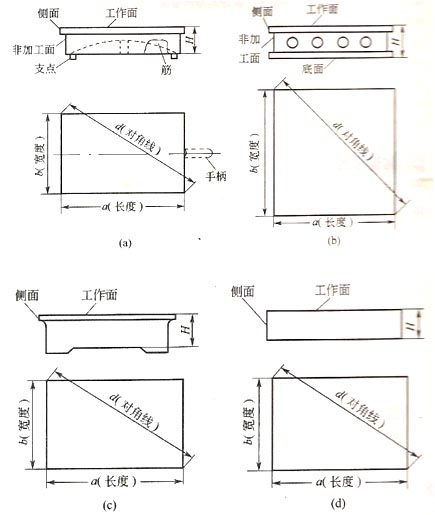

2.4 筋板式平板的主支點lliZ按閣2 所示的形式分布。圈中所示的輔助支點是為了防止使用中的平極因重心偏移發住傾覆而設置的。防止因負載過大師產生有害變形的輔助支點未在閣中標出，由設計者自行設計，但應將其數目控制在最少的限度。輔助支撐由與主支撐酣不應在同一平面上，以便于調整輔助支點的支反力。

3  技術要求

3. 1 平板工作面上不應有銹跡、劃廉、碰傷及其他影響使用的外觀缺陷。
3.2 平板工作面上不應有砂孔、氣孔、裂紋、央橫及縮松等鑄造觸陷。各鑄造表面應清除型砂， 且表面平整，涂漆牢固。各棱邊應修鈍。
在精度等級低于"00"級的平板工作面上，對于直徑小于15mm的砂孔允許用相同的材料堵塞，其硬度應低于周圍材料的硬度。在工作面上埔寨的部位應不多于四處，其相互之間的距離應不小于80mm。
3.3 在平板的相對兩個側面上，應設置布安裝手柄、吊環等吊裝設施的螺紋孔或圓柱孔。設計吊裝位置時應考慮、盡量減小因吊裝而引起的變形。
3.4 根據用戶要求，在平板工作面上設置螺紋孔或溝槽后，這些部位不應出現高于工作面的凸起現象。
3.5 平板應采用優質細顆性的灰口鑄鐵或合金鑄鐵制造。
3.6 平板工作面的硬度應為HB 170-220。
3.7 平板工作面應采用刮削工藝，對于" 3 "級平板工作面也可以采用刨削工藝，刨削工作面的表面粗糙度按輪廓算術平均偏差應不大于5μm (按GB 1031-83(( 表面粗糙度參數及其數值)。
3.8 平板應經過穩定性處理和去磁。
3.9 平板的工作面與側面以及相鄰兩側面的垂直度公若為12級(按GB 1184-80((形狀和位最公差)。
